YSLY Control Cable

PVC Insualted Control Cable

Rated Voltage 300/500V
Conductor Material soft annealed copper,class 5
Insulation PVC
Sheath PVC

Conatact us

YSLY Control Cable Application

This flexible control cables is suitable to use as power and control apllication. They are intended for service as connection cables in machine and system buiding . Applications include machine tools. production and processing machines, machining centres, transfer lines and handling systems equipment and industries manufacturing pumps, fans, convetors and air conditioning systems as well as the food-processing , textile-machines, paper, steelmaking and metal working industries. They are used under conditions of moderate mechanical loading, in dry, damp and wet areas. Outdoor use possible, provided that the cables are protected from direct sunlight and are permanently installed.

YSLY Control Cable Standard

DIN VDE 0281 DIN EN 60228 HD 308 S2

YSLY Control Cable Structure

Conductor :Fine-stranded bare copper, BS 6360 cl.5, IEC 60228 cl.5
Insulation :Polyvinylchloride (PVC)
Outer sheath :Polyvinylchloride (PVC), grey, increased oil resistant

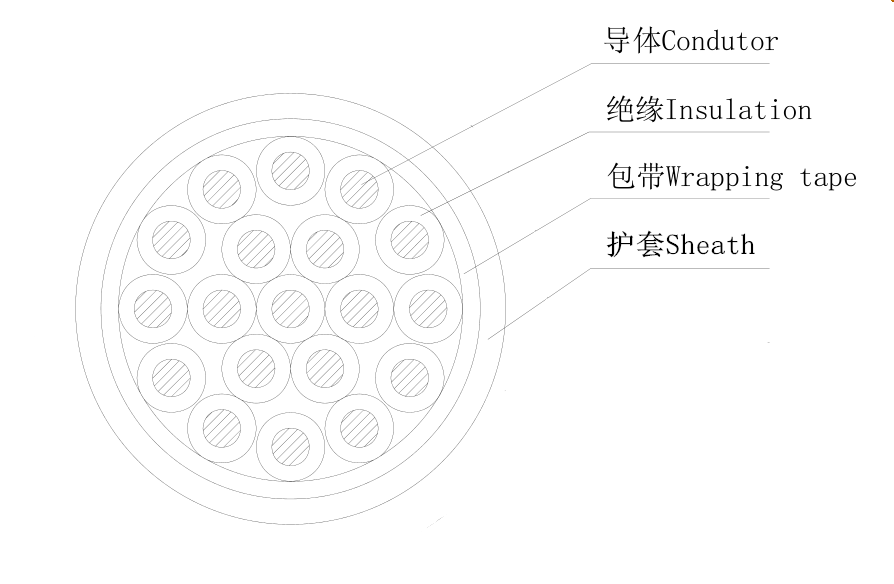

YSLY Control Cable Structure

YSLY Control Cable Technical Data

Nominal voltage Uo/U		[V]	300 / 500 volt
Test voltage		[V]AC	2000
Temperature range	in motion		-5°C till +70°C
	one time / fixed		-30°C till +90°C
Operating temperature	short circuit	°C	150
Short circuit time	max.	[sec]	5
Bending radius	one time / fixed	x diameter	6
	in motion	x diameter	15
Flammability	standard		EN 60332-1-2

YSLY Control Cable Parameter

Number of cores and nominal cross section	Copper figure	Cond.construction (appr. value)	Overall diameter appr.	Weight appr.
mm2	kg/km	mm	mm	kg/km
2 x 0,5	10,0	16 x 0,21	4,8	35,0
3 x 0,5	15,0	16 x 0,21	5,1	41,0
4 x 0,5	20,0	16 x 0,21	5,7	49,0
5 x 0,5	25,0	16 x 0,21	6,2	60,0
7 x 0,5	35,0	16 x 0,21	6,7	77,0
10 x 0,5	50,0	16 x 0,21	8,6	114,0
12 x 0,5	60,0	16 x 0,21	8,9	128,0
14 x 0,5	70,0	16 x 0,21	9,5	149,0
16 x 0,5	80,0	16 x 0,21	10,0	164,0
18 x 0,5	90,0	16 x 0,21	10,5	185,0
21 x 0,5	105,0	16 x 0,21	11,7	219,0
25 x 0,5	125,0	16 x 0,21	12,6	256,0
30 x 0,5	150,0	16 x 0,21	13,5	310,0
34 x 0,5	170,0	16 x 0,21	14,3	331,0
40 x 0,5	200,0	16 x 0,21	15,2	409,0
50 x 0,5	250,0	16 x 0,21	17,2	510,0
61 x 0,5	305,0	16 x 0,21	18,5	595,0
2 x 0,75	15,0	24 x 0,21	5,3	42,0
3 x 0,75	22,5	24 x 0,21	5,5	50,0
4 x 0,75	30,0	24 x 0,21	6,2	64,0
5 x 0,75	37,5	24 x 0,21	6,7	77,0
6 x 0,75	43,0	24 x 0,21	7,1	95,0
7 x 0,75	52,5	24 x 0,21	7,4	99,0
10 x 0,75	75,0	24 x 0,21	9,4	160,0
12 x 0,75	90,0	24 x 0,21	9,7	165,0
15 x 0,75	112,5	24 x 0,21	10,9	210,0
16 x 0,75	120,0	24 x 0,21	11,5	240,0
18 x 0,75	135,0	24 x 0,21	11,8	240,0
21 x 0,75	157,5	24 x 0,21	12,8	282,0
25 x 0,75	187,5	24 x 0,21	13,9	333,0
34 x 0,75	255,0	24 x 0,21	15,9	435,0
41 x 0,75	307,5	24 x 0,21	17,4	535,0
42 x 0,75	315,0	24 x 0,21	17,8	547,0
50 x 0,75	375,0	24 x 0,21	19,2	643,0
80 x 0,75	600,0	24 x 0,21	23,6	1.005,0
2 x 1	20,0	32 x 0,21	5,5	50,0
3 x 1	30,0	32 x 0,21	5,9	61,0
4 x 1	40,0	32 x 0,21	6,5	75,0
5 x 1	50,0	32 x 0,21	7,1	95,0
7 x 1	70,0	32 x 0,21	8,0	114,0
9 x 1	90,0	32 x 0,21	10,0	156,0
10 x 1	100,0	32 x 0,21	10,2	179,0
12 x 1	120,0	32 x 0,21	10,5	211,0
14 x 1	140,0	32 x 0,21	11,0	244,0
16 x 1	160,0	32 x 0,21	11,8	280,0
18 x 1	180,0	32 x 0,21	12,7	303,0
21 x 1	210,0	32 x 0,21	13,7	339,0
25 x 1	250,0	32 x 0,21	14,7	395,0
34 x 1	340,0	32 x 0,21	17,0	536,0
41 x 1	410,0	32 x 0,21	18,9	674,0
42 x 1	420,0	32 x 0,21	19,0	680,0
50 x 1	500,0	32 x 0,21	20,7	823,0
61 x 1	610,0	32 x 0,21	22,2	951,0
2 x 1,5	30,0	30 x 0,26	6,3	63,0
3 x 1,5	45,0	30 x 0,26	6,6	79,0
4 x 1,5	60,0	30 x 0,26	7,3	98,0
5 x 1,5	75,0	30 x 0,26	8,1	123,0
6 x 1,5	90,0	30 x 0,26	8,5	155,0
7 x 1,5	105,0	30 x 0,26	8,9	161,0
8 x 1,5	120,0	30 x 0,26	10,6	188,0
9 x 1,5	135,0	30 x 0,26	11,0	220,0
10 x 1,5	150,0	30 x 0,26	11,3	237,0
12 x 1,5	180,0	30 x 0,26	11,8	277,0
14 x 1,5	210,0	30 x 0,26	12,6	319,0
16 x 1,5	240,0	30 x 0,26	13,4	364,0
18 x 1,5	270,0	30 x 0,26	14,2	411,0
21 x 1,5	315,0	30 x 0,26	15,4	476,0
25 x 1,5	375,0	30 x 0,26	16,7	566,0
26 x 1,5	390,0	30 x 0,26	17,3	584,0
32 x 1,5	480,0	30 x 0,26	18,7	717,0
34 x 1,5	510,0	30 x 0,26	19,4	741,0
42 x 1,5	630,0	30 x 0,26	21,6	933,0
50 x 1,5	750,0	30 x 0,26	23,5	1.102,0
61 x 1,5	915,0	30 x 0,26	25,2	1.328,0
2 x 2,5	50,0	48 x 0,26	7,6	101,0
3 x 2,5	75,0	48 x 0,26	8,2	127,0
4 x 2,5	100,0	48 x 0,26	9,0	160,0
5 x 2,5	125,0	48 x 0,26	10,0	197,0
7 x 2,5	175,0	48 x 0,26	11,1	256,0
10 x 2,5	250,0	48 x 0,26	14,3	379,0
12 x 2,5	300,0	48 x 0,26	14,8	447,0
16 x 2,5	400,0	48 x 0,26	16,7	603,0
18 x 2,5	450,0	48 x 0,26	17,8	657,0
25 x 2,5	625,0	48 x 0,26	21,1	887,0
34 x 2,5	850,0	48 x 0,26	24,6	1.231,0
50 x 2,5	1,250,0	48 x 0,26	30,0	1.860,0
2 x 4	80,0	56 x 0,31	9,0	138,0
3 x 4	120,0	56 x 0,31	9,7	181,0
4 x 4	160,0	56 x 0,31	10,7	230,0
5 x 4	200,0	56 x 0,31	11,8	287,0
7 x 4	280,0	56 x 0,31	13,1	375,0
2 x 6	120,0	84 x 0,31	10,7	212,0
3 x 6	180,0	84 x 0,31	11,5	272,0
4 x 6	240,0	84 x 0,31	12,8	353,0
5 x 6	300,0	84 x 0,31	14,2	431,0
7 x 6	420,0	84 x 0,31	15,7	561,0
4 x 10	400,0	80 x 0,41	16,2	593,0
5 x 10	500,0	80 x 0,41	18,1	783,0
7 x 10	700,0	80 x 0,41	20,0	1.080,0
4 x 16	640,0	128 x 0,41	19,1	897,0
5 x 16	800,0	128 x 0,41	21,5	1.117,0
7 x 16	1,120,0	128 x 0,41	23,7	1.768,0
4 x 25	1,000,0	200 x 0,41	23,5	1.314,0
5 x 25	1,250,0	200 x 0,41	26,2	1.648,0
7 x 25	1,750,0	200 x 0,41	29,0	2.187,0
4 x 35	1,400,0	280 x 0,41	26,4	1.807,0
5 x 35	1,750,0	280 x 0,41	29,6	2.213,0
4 x 50	2,000,0	400 x 0,41	31,8	2.557,0
5 x 50	2,500,0	400 x 0,41	35,0	2.920,0
4 x 70	2,800,0	350 x 0,51	36,2	3.489,0
5 x 70	3,500,0	350 x 0,51	40,0	3.660,0
4 x 95	3,800,0	485 x 0,51	42,1	4.501,0
4 x 120	4,800,0	580 x 0,51	46,5	5.673,0
